| اسم العلامة التجارية: | Long |
| رقم النموذج: | 1 نواة ، 2 نواة ، 3 نواة |
| مو: | 10 قطع |
| شروط الدفع: | T / T ، D / P ، D / A ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 100000 قطعة في اليوم |

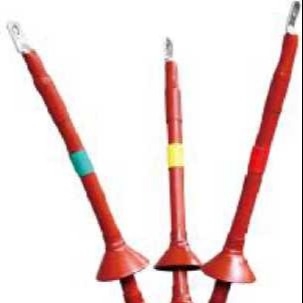

إنهاء داخلي للكابلات المعزولة البوليمرية ثلاثية النواة 6kM 10kV
تم تصميم النهاية الداخلية لكابلات الجهد المتوسط المعزولة ثلاثية النواة البوليمرية التي تم فحصها حتى 35 كيلو فولت.

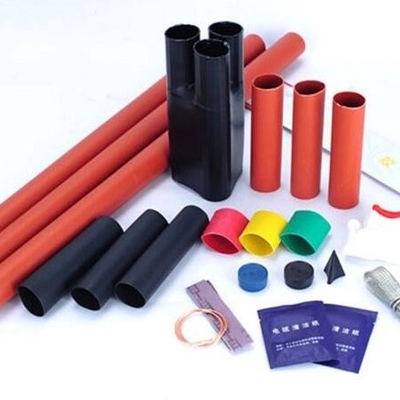

يتم وضع المصطكي الأصفر لتخفيف الضغط حول نهاية قطع الشاشة.يتم استخدام أنبوب التحكم في الإجهاد ، جنبًا إلى جنب مع المصطكي لتخفيف الضغط ، لتنعيم المجال الكهربائي في نهاية شاشة الكابل.يتم تغطية جميع نوى الطور بأنبوب عزل مانع للتتبع وأنبوب مانع للتسرب.تعمل حظائر المطر المضادة للتتبع على زيادة مسافة الزحف على السطح لضمان السلامة.منطقة العكاز محكمة الغلق ومحمية بكسر مطلي باللاصق يتم تثبيته فوق النوى ونهاية الجزء العلوي.في حالة الكابلات 6kV و 10kV ، يتم توفير سقيفة مطر ثلاثية النواة في المجموعة.
| الجهد الاسمي ش0/ ش(شم) | المقطع العرضي (مم2) | رقم المجموعة | عدد حظائر المطر | ||
| الأبعاد (مم) | |||||
| LI | د | ||||
| 25-50 | 6kVRSNY-3/1 | 105 | |||
| 70-120 | 6kVRSNY-3/2 | 105 | |||
| 3.6 / 6 (7.2) كيلو فولت | 150-240 | 6kVRSNY-3/3 | 750 | 105 | 0 |
| 300-400 | 6kVRSNY-3/4 | 105 | |||
| 500-630 | 6kVRSNY-3/5 | 140 | |||
| 25-50 | 10kVRSNY-3/1 | 105 | |||
| 6/10 (12) ك.ف. | 70-120 | 10kVRSNY-3/2 | 105 | ||
| 6.35 / 11 (12) كيلو فولت | 150-240 | 10kVRSNY-3/3 | 750 | 105 | 0 |
| 8.7 / 15 (17.5) كيلو فولت | 300-400 | 10kVRSNY-3/4 | 105 | ||
| 500-630 | 10kVRSNY-3/5 | 140 | |||
| 35-50 | 20kVRSNY-3/1 | 105 | |||
| 70-120 | 20kVRSNY-3/2 | 105 | |||
| ١٢/٢٠ (24) ك.ف. | 150-240 | 20kVRSNY-3/3 | 900 | 105 | 6 |
| 12.7 / 22 (24) كيلو فولت | 300-400 | 20kVRSNY-3/4 | 140 | ||
| 500-630 | 20kVRSNY-3/5 | 140 | |||
|
18/30 (36) ك.ف. 19/33 (36) ك.ف. |
35-50 70-120 150-240300-400500-630 |
30kVRSNY 30kVRSNY 30kVRSNY 30kVRSNY 30kVRSNY |
3/1 3/2 3/3 3/4 3/5 |
1100 |
105 105 140 140 140 |
12 |
| 50 | 35 كيلو فيرسني | 3/1 | 140 | |||
|
20.8 / 36 (42) كيلو فولت 26/35 (42) ك.ف. |
70-120 | 35 كيلو فيرسني | 3/2 | 140 | ||
| 150-240 | 35 كيلو فيرسني | 3/3 | 1100 | 140 | 12 | |
| 300-400 | 35 كيلو فيرسني | 3/4 | 140 | |||
| 500-630 | 35 كيلو فيرسني | 3/5 | 140 |
