| اسم العلامة التجارية: | Long |
| رقم النموذج: | AWG28-0.38 ملم |
| مو: | 1 م |
| شروط الدفع: | T / T ، D / P ، D / A ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 400000 متر في اليوم |

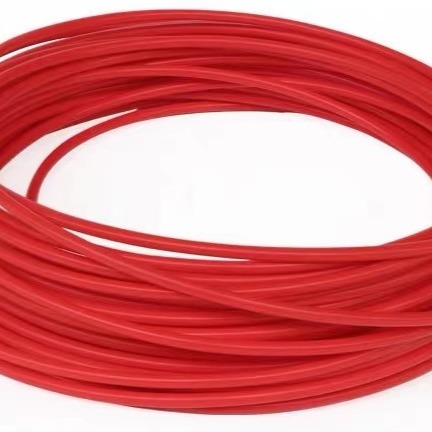

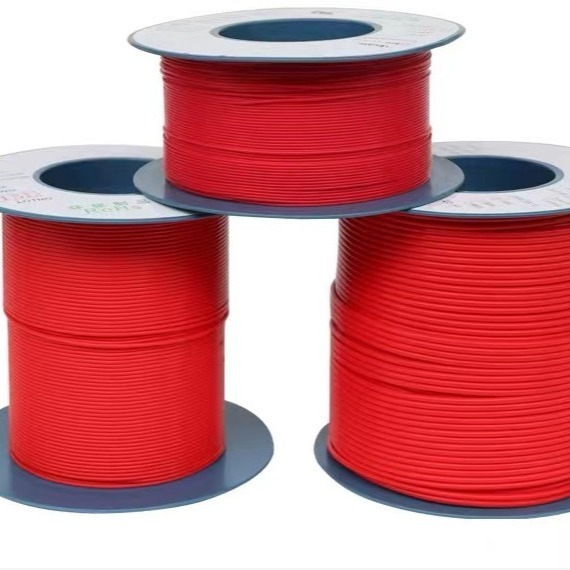

AWG28 0.38mm أحمر تفلون أنابيب PTFE للكهرباء الكيميائية والبيئة الحرارية
مصمم خصيصًا لحماية التطبيقات في البيئة الكيميائية والحرارية الكهربائية الشديدة.
سمات
● إدراج كيميائي
● مقاومة درجات الحرارة العالية
● التشغيل المستمر
● درجة الحرارة: -80 درجة مئوية - 200 درجة مئوية
● مقاومة التآكل (مقاومة الأحماض / القلويات ، الكواشف الكيميائية المقاومة للزيت)
● مقاومة الضغط العالي
● القياسي: UL224 VW-1 C-UL CSA22.20FT
● رقم ملف UL: E203950
أبعاد
مقاس AWG | موسع | القطر الخارجي |
الحزمة القياسيةم / بكرة | ||
| القطر الداخلي مم | (س) | (ت) | (ل) | ||
| 30 | 0.30 ± 0.10 | 0.80 ± 0.10 | 0.70 ± 0.10 | 0.60 ± 0.10 | 305 |
| 28 | 0.38 ± 0.10 | 0.88 ± 0.10 | 0.78 ± 0.10 | 0.68 ± 0.10 | 305 |
| 26 | 0.46 ± 0.10 | 0.96 ± 0.10 | 0.86 ± 0.10 | 0.76 ± 0.10 | 305 |
| 24 | 0.56 ± 0.10 | 1.16 ± 0.10 | 1.06 ± 0.10 | 0.86 ± 0.10 | 305 |
| 23 | 0.66 ± 0.10 | 1.26 ± 0.10 | 1.16 ± 0.10 | 0.96 ± 0.10 | 305 |
| 22 | 0.71 ± 0.10 | 1.31 ± 0.10 | 1.21 ± 0.10 | 1.01 ± 0.10 | 305 |
| 21 | 0.81 ± 0.10 | 1.41 ± 0.10 | 1.31 ± 0.10 | 1.11 ± 0.10 | 305 |
| 20 | 0.86 ± 0.10 | 1.66 ± 0.10 | 1.46 ± 0.10 | 1.16 ± 0.10 | 305 |
| 19 | 0.96 ± 0.20 | 1.76 ± 0.20 | 1.56 ± 0.20 | 1.26 ± 0.20 | 200 |
| 18 | 1.07 ± 0.20 | 1.87 ± 0.20 | 1.67 ± 0.20 | 1.37 ± 0.20 | 200 |
| 17 | 1.19 ± 0.20 | 1.99 ± 0.20 | 1.79 ± 0.20 | 1.49 ± 0.20 | 200 |
| 16 | 1.34 ± 0.20 | 2.14 ± 0.20 | 1.94 ± 0.20 | 1.64 ± 0.20 | 153 |
| 15 | 1.50 ± 0.20 | 2.30 ± 0.20 | 2.10 ± 0.20 | 1.80 ± 0.20 | 153 |
| 14 | 1.68 ± 0.20 | 2.48 ± 0.20 | 2.28 ± 0.20 | 2.08 ± 0.20 | 100 |
| 13 | 1.93 ± 0.20 | 2.73 ± 0.20 | 2.53 ± 0.20 | 2.33 ± 0.20 | 100 |
| 12 | 2.16 ± 0.25 | 2.96 ± 0.25 | 2.76 ± 0.25 | 2.56 ± 0.25 | 100 |
| 11 | 2.41 ± 0.25 | 3.21 ± 0.25 | 3.01 ± 0.25 | 2.81 ± 0.25 | 150 |
| 10 | 2.86 ± 0.25 | 3.49 ± 0.25 | 3.29 ± 0.25 | 3.09 ± 0.25 | 150 |
| 9 | 3.00 ± 0.25 | 4.00 ± 0.25 | 3.80 ± 0.25 | 3.40 ± 0.25 | 150 |
| 8 | 3.38 ± 0.25 | 4.38 ± 0.25 | 4.18 ± 0.25 | 3.78 ± 0.25 | 100 |
| 7 | 3.76 ± 0.25 | 4.76 ± 0.25 | 4.56 ± 0.25 | 4.16 ± 0.25 | 100 |
| 6 | 4.22 ± 0.25 | 5.22 ± 0.25 | 5.02 ± 0.25 | 4.80 ± 0.25 | 100 |
| 5 | 4.72 ± 0.25 | 5.72 ± 0.25 | 5.52 ± 0.25 | 5.32 ± 0.25 | 50 |
| 4 | 5.28 ± 0.30 | 6.28 ± 0.30 | 6.08 ± 0.30 | 5.88 ± 0.25 | 50 |
| 3 | 5.94 ± 0.30 | 6.94 ± 0.30 | 6.74 ± 0.30 | 6.54 ± 0.25 | 1.00 |
| 2 | 6.68 ± 0.30 | 7.68 ± 0.30 | 7.48 ± 0.30 | 7.28 ± 0.25 | 1.00 |
| 1 | 7.46 ± 0.30 | 8.46 ± 0.30 | 8.26 ± 0.30 | 8.06 ± 0.25 | 1.00 |
| 0 | 8.38 ± 0.30 | 9.38 ± 0.30 | 9.18 ± 0.30 | 8.98 ± 0.25 | 1.00 |
اِصطِلاحِيّ البيانات
| ملكية | طريقة الاختبار | ستانتارد |
| الشد Strengtn (MPa) | ASTMD 2671 | ≥25 |
| استطالة(٪) | ASTMD 2671 | ≥300 |
| القابلية للاشتعال | فولكس فاجن -1 | يمر |
| القوة العازلة (kv / mm) | IEC 60243 | ≥26 |
| مقاومة الحجم (Ω.cm) | ASTM D876 | ≥1X1014 |
